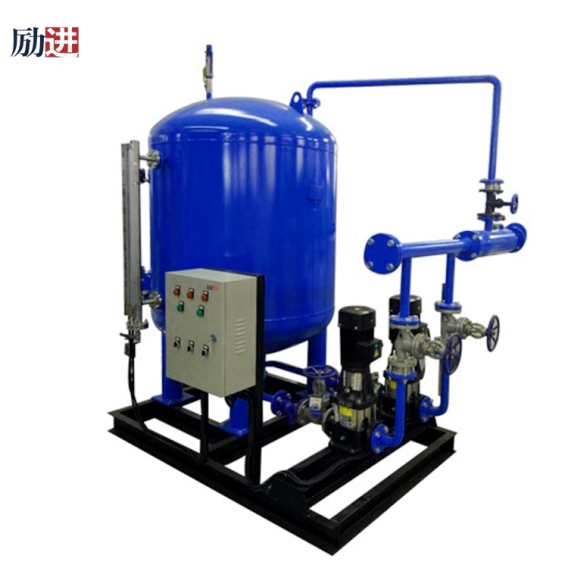

閉式冷凝水回收裝置簡介：

閉式冷凝水回收裝置全自動控制，輔助回水設備，控制方案多樣，可滿足多種系統，不同工況回水要求。可根據用戶現場要求定制臥式或立式罐體。為全自動化控制，全自動化運行，可比原鍋爐給水系統節省燃料10%–30%，適用于有二次蒸汽冷凝水排放的蒸汽鍋爐。系統液位控制精度高，鍋爐運行穩定性好。降低工人的勞動強度。

(1、防汽蝕：本產品運用汽蝕消除裝置，防了水泵汽蝕，使冷凝水回收系統在高溫、密閉條件下運行。

(2、環保：本產品使冷凝水得到充分回收利用，提了鍋爐給水溫度，相應提鍋爐效率，節省燃料約20%，節水約20-80%，減少水處理設備投資和運行費用，減少了二次蒸汽排放的熱污染和噪聲污染以及煙氣污染煙塵S02、NOX等的排放量，減輕了環境污染。

(3、自動化程序高：本產品采用自動控制水泵開啟、雙泵自動切換、自動報警等措施，形成閉式回水自動化運行。

(4、體積小：本產品機電一體化，體積小，便于運輸，占地面積少，安裝使用方便，減少土建投資。

(5、結構簡單：集閃蒸罐、冷凝水快排裝置、壓力平衡裝置、液位變器、除污器、汽蝕消除器、蓄水箱為一體。一般情況蓄水箱平衡裝置壓力設備在0.1MPa以下，系統運行是能達自動啟閉、自動報警、自動調壓及冷凝水泵自動切換等一系列全自動化程序控制。設備整體性好、安裝維修方便。

(6、安裝靈活性強：既可安裝在回水管道始端，也可以根據用汽設備布置情況，安裝在地下。

勵進環保技術工程師對閉式冷凝水回收裝置安裝和使用維護介紹：

閉式冷凝水回收裝置設備安裝：

（一）安裝方法與要求

1、本產品一般安裝在換熱器等用汽設備后的地平面上。

2、布置本產品時，上部應有空隙，一般為設備總高的20%。

3、產品安裝建議做基礎或插打膨脹螺栓。

4、按安裝接管圖接管，安裝液位計、壓力表、安全閥。

5、每臺泵的出水管安裝逆止閥和截止閥，再集中向除氧器或鍋爐送水。

6、水泵的出水管徑要大于水泵出口孔徑大1-2個型號。

7、電控箱安裝要求

（1）電控箱一般按設計安裝要求安裝。

（2）電源為380V三相四線制或三相五線制，電控箱至電機之間的電纜為4芯或5芯動力電纜。

8、安全閥安裝要求

（1）安全閥需特種設備檢測所進行壓力調整并作鉛封，用戶不得更改。投入運行后，每年須由當?shù)靥胤N設備檢測所進行檢驗。

（2）安全閥的排泄輸出管路不得高于管接口中心線。

（3）長期停用再運行時，應重新進行檢驗。

閉式冷凝水回收裝置電氣調試：

1、用500V搖表檢查電機相間及對地的絕緣電阻應不小于0.5MΩ

2、按電控設備原理和端子圖（見附錄）接線，檢查無誤后送電。

3、手動控制：

  需要人工控制，先選擇好水泵，泵1或泵2，然后將泵1或泵2打到手動檔，觀察磁翻板液位計顯示狀態，確定水位，當水位到高點將泵1或泵2打到手動擋，當磁翻板液位計液位到達低位關閉水泵。

  自動控制：

先選擇好水泵，泵1或泵2，然后將泵1或泵2打到自動檔，全自動控制，無人工值守，高位時泵啟動，低位時泵停止。

閉式冷凝水回收裝置設備使用和維護：

（一）設備使用注意事項

1、系統投入運行前，須對整個系統進行污垢清洗。打開產品上的排污閥，待回水合格后關閉。

2、容器灌水前，打開排氣閥，容器內水位到達水位上限為止。

3、系統投入運行后，若回水有少量硬性雜質或油污，須3-5天打開排污閥放一次；以后遞減至每月排污一次。

4、用戶管路系統與凝結水回收器配套的疏水閥應定期維護和更換、疏水閥損壞要立即更換。

5、注意：禁止有凝結水回收器直接回收蒸汽！

（二）水泵使用注意事項

啟動前準備

1、打開進口閥門，打開排污閥使液體充滿整個泵腔，然后關閉泵排氣閥。

2、點動電機，確定轉向是否正確。

3、注意：電機泵嚴禁無水空轉！

啟動與運行

1、全開進口閥門，關閉出口閥門。

2、接通電源，當泵到正常轉速后，再逐漸打開出口閥門，調節到所需流量。

3、注意檢查儀表讀數，檢查軸封泄漏情況，正常時機械密封泄漏為3滴/分，檢查電機，如發現異常，須及時處理。

停車

1、逐漸關閉出口閥門，停電機泵，關閉電源。

2、關閉進口閥門。

3、如環境溫度低于0℃，應將泵內液體放盡，以免凍裂水泵。

凝結水回收器的日常維護

1、定期開啟排污閥排污。

2、定期檢查管網疏水閥，如有失效，及時更換。

3、定期擦拭液位計，使顯示清晰。

4、電機泵的維護和保養。

以上內容就是勵進環保技術工程師對閉式冷凝水回收裝置安裝和使用維護介紹，感謝大家的關注我們下期節目再見！
