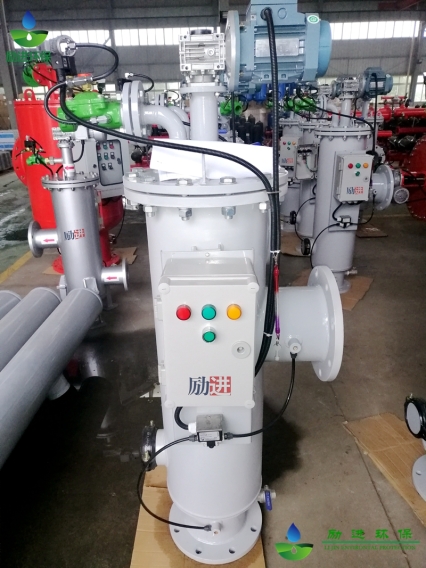

電動吸吮式過濾器 (立式系列) 工作原理

當水從進水口進入過濾器過濾網，雜質被攔截在過濾網內壁，過濾后的干凈水從出水口流出，當濾筒內壁的雜質越積越多時，自清洗過濾器進出口的壓差達到預設值或達到清洗時間、手動預制時，過濾器將開始自清洗過程，整個自清洗過程包含兩個步驟：打開位于自清洗過濾器上的自動排污閥；外部的雙向電機帶動吸吮掃描器作螺旋式掃描運動，濾網內壁的雜質被吸吮掃描器吸入并通過排污閥排出。清洗時系統不斷流，自清洗過濾器的整個運行過程由隨機配備的一個智能控制箱來控制。控制方式可選壓差、時間、手動及PLC控制。





電動吸吮式過濾器 (立式系列) 設備解剖和尺寸





電動吸吮式過濾器 (立式系列) 型號參數表





電動吸吮式過濾器 (立式系列) 技術參數



1.大過濾流量可達900m /h
2.過濾精度從400微米-10微米
3.濾網可選：鉆孔4000-800 m) 楔形（1000-50 m）編織復合（800—20μm
4 .高工作溫度可達：75℃
5.過濾清潔時的壓力損失：≤0.01MPa
6.高工作壓力：1.6MPa、2.5MPa、4.0MPa
7.小工作壓力：≥0.1MPa
8.電源：380V/50Hz
9.清洗機構轉速：14rpm
10.電機功率：0.18-5.5KW
11.清洗時間：10-200秒可調
12.控制方式：壓差、時間、手動及PLC
13.圓形吸嘴，吸吮掃描器作螺旋運動



電動吸吮式過濾器 (立式系列) 應用范圍



工業過濾應用：化工、鋼鐵、造紙、電廠、汽車、礦業、水廠等產業的水源水冷卻水和中水及旁濾水、制冷
采暖系統循環水、冷卻水、冷凍水過濾；保護噴頭；污水三級處理；市政水回用；車間用水；RO系統前過濾等；
灌溉過濾應用：地下水；市政水；江河、湖、海水；果園；苗圃；溫室；高爾夫球場；公園等。



電動吸吮式過濾器 (立式系列) 安裝示意圖
