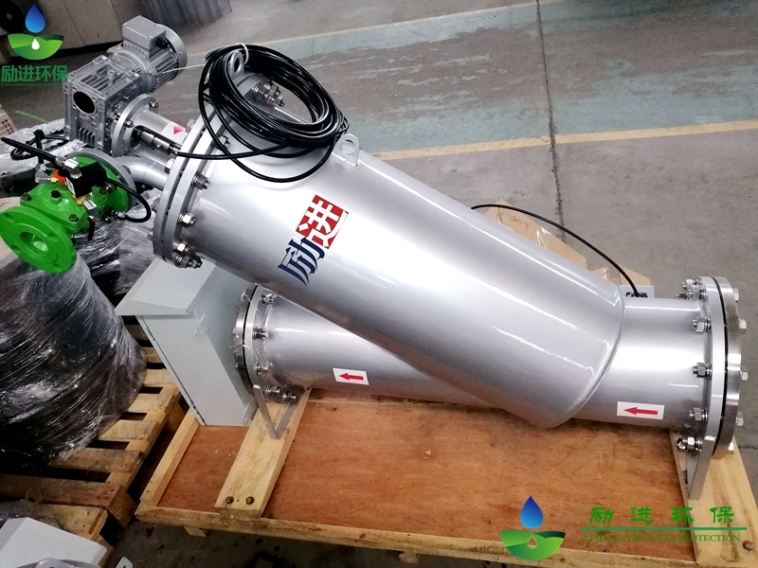

一、不銹鋼全自動自清洗過濾器原理概述
    當水從進水口進入過濾器濾筒內部，雜質被攔截在過濾筒內壁，過濾后的干凈水從出水口流出，當濾筒內壁的雜質越積越多時，不銹鋼全自動自清洗過濾器進出口的壓差到預設值或到清洗時間或手動預制時，過濾器將開始自清洗過程，整個自清洗過程包含兩個步驟：打開位于不銹鋼全自動自清洗過濾器上的自動排污閥；電機帶動LJZL-YS型電動刷式過濾器濾網內的清洗刷，被濾網所攔截下來的雜質從排污閥排出。，清洗時系統不斷流，不銹鋼全自動自清洗過濾器的整個運行過程由隨機配備的一個控制箱來控制。控制方式可選壓差、時間、手動及PLC控制。

三、不銹鋼全自動自清洗過濾器工業過濾應用：冷卻水過濾；保護噴頭；污水三級處理；
市政水回用；車間用水；R．O．系統前過濾；
酸洗；造紙白水過濾；注塑成型機；真空泵系統；空壓機系統；連鑄系統；水處理應用；
制冷采暖水系統。
灌溉過濾應用：地下水；市政水；江河、湖、海水；果園；苗圃；溫室；高爾夫球場；公園。

五、不銹鋼全自動自清洗過濾器產品特點
■單臺大過濾流量可達1260m3/h
■過濾精度從4000微米-200微米
■濾網可選:鉆孔（4000-800μm）楔形（1000-50μm）編織復合（800—20μm）
■小工作壓力≥0.1MPa
■高工作壓力≤1.6MPa(可定制)
■工作溫度≤95℃
■電源：380V/50Hz
■清洗電機功率：0.09-0.25KW
■控制電壓：AC24V
■清洗方式：刷式
■控制方式：壓差、時間、手動及人機界面（PLC）
■清洗時間：10-200秒可調
■安裝形式：可立式安裝或臥式安裝，多臺并聯可獲得更大流量
六、不銹鋼全自動自清洗過濾器產品選型
電動刷式過濾器的時候，請考慮以下幾個參數
處理流量
過濾介質的化學性質
過濾介質的懸浮物濃度
要求的過濾精度
 管道的壓力
七、不銹鋼全自動自清洗過濾器對照表
微米（μm） 10 25 30 40 50 80 100 120 150 200 400 800 1500 3000
目數 1500 650 550 400 300 200 150 120 100 80 40 20 10 5
八、不銹鋼全自動自清洗過濾器尺寸圖

九、不銹鋼全自動自清洗過濾器數據表

型號 進出水口（mm） A（mm） B（mm） C（mm） D（mm） 排污口（mm） 電機功率（KW） 流量(m3/h) 重量(Kg)
LJZL-JT-80 DN80 1180 600 750 1560 40 0.09 50 80
LJZL-JT-100 DN100 1164 620 780 560 40 0.09 80 105
LJZL-JT-125 DN125 1242 680 800 560 40 0.18 125 130
LJZL-JT-150 DN150 1325 740 820 600 40 0.18 150 160
LJZL-JT-200 DN200 1583 800 860 630 40 0.18 320 225
LJZL-JT-250 DN250 1784 960 1050 66 40 0.18 490 260
LJZL-JT-300 DN300 1888 1100 1250 73 50 0.25 710 395
LJZL-JT-350 DN350 2091 1250 1360 850 50 0.25 970 490
LJZL-JT-400 DN400 2388 1380 1420 950 50 0.25 1260 590
十、不銹鋼全自動自清洗過濾器材質
■殼體：碳鋼、304不銹鋼、316L不銹鋼
■濾網：304不銹鋼、316L不銹鋼
■刷架：304不銹鋼、316L不銹鋼
■排污閥：鑄鐵、銅、不銹鋼
■控制器：PVC、鋁
■密封圈：EPDM橡膠
■清洗刷：不銹鋼、尼龍
注：可根據客戶需求選用鎳、鈦合金等材質，具體情況請咨詢公司。
十一、不銹鋼全自動自清洗過濾器設備安裝與連接
1、設備本體安裝
（1）安裝使用時，應注意對控制箱、傳感器及傳動部分的保護，防損壞。
（2）按照不銹鋼全自動自清洗過濾器本體上的箭頭提示方向連接管道，使水流方向與本體上的箭頭方身一致。不銹鋼全自動自清洗過濾器有兩種安裝形式（見下圖），采取一種安裝形式時，應注意使自動排污閥的出口方向為水平或向下排污。



安裝形式一
（3）不銹鋼全自動自清洗過濾器應安裝在需要保護的用水設備之前，并盡量靠近用水設備。
（4）在動力系統中，不銹鋼全自動自清洗過濾器應安裝在水泵與用水設備之間，越靠近用水設備越好。當泵與用水設備之前的壓力過過濾器的壓力，不銹鋼全自動自清洗過濾器也可安裝在水泵之前，并盡量靠近水泵。
（5）自動排污閥連接方式分為法蘭和絲扣，排污管不宜過長，不要過10米。
（6）安裝時應考慮便于檢修，不銹鋼全自動自清洗過濾器前后應安裝關斷閥門，且應安裝旁通管道。
（7）不銹鋼全自動自清洗過濾器的規格應與管道或流量相匹配，當一臺單臺過濾器不能滿足系統流量要求時可并聯兩臺或更多，兩臺過濾器并聯安裝圖
