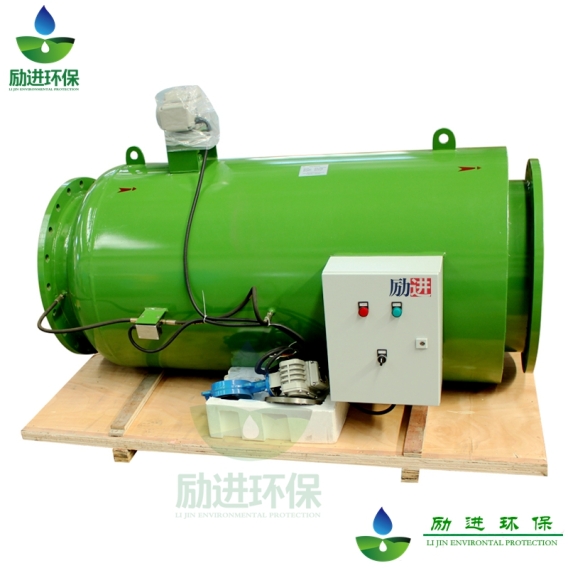

全自動反沖洗過濾器
一、全自動反沖洗過濾器產品功能：
全自動反沖洗過濾器除水中的粘性物質、膠粒、泥沙及其他機械雜質。

二、全自動反沖洗過濾器適用范圍：
1. 采暖系統中供暖，供熱的熱水循環系統。
2. 空調、冷水機組、制冷機的冷卻和冷凍循環水系統。
3. 工業及民用冷卻水，工藝冷卻循環水系統。
4. 利用地熱水進行洗浴，采暖的循環系統等。
三、全自動反沖洗過濾器產品特點：
1. 網筒采用錐形不銹鋼濾筒，清洗時雜質能在負水壓水流的沖擊下均勻排出 。
2. 濾網采用向外的 V 型斷面網筒，過濾和反 沖 洗 時好清洗 。
四、全自動反沖洗過濾器參數：
1. 全自動反沖洗過濾器處理效果
? 過濾精度：可根據用戶需要選擇
? 過濾
? 壓力損失： ≤ 0.15MPa
2. 全自動反沖洗過濾器進水水質
? 工作壓力： ≤ 1.6Mpa
? 工作溫度： 1 ℃ ~50 ℃
? 工作環境溫度： 1 ℃ ~50 ℃
? 相對濕度：＜ 95%
3. 全自動反沖洗過濾器運行參數
? 平均無故障工作時間：＞ 30000 小時
? 設計壽命： 10 年以上
五、全自動反沖洗過濾器工作原理
全自動反沖洗過濾器主要由筒體 、 不銹鋼濾網 、 電動蝶閥及排污裝置所組成 。 當水
處理器工作時 ， 蝶閥開啟 ， 水流由入口進入過濾器 ， 經過濾網過濾流出系統 。 水處理器
需要排污時 ， 關閉蝶閥 ， 打開排污閥 ， 水流經濾網后半段外側流入內側 ， 經前半段過濾 ，
部分水流由出口流入系統 ， 剩余水流由濾網后半段外側流入內側 ， 經排污口排出 ， 起到
反向自動沖洗濾網作用。
六、全自動反沖洗過濾器規格型號及外形尺寸圖


備注
1 ．設備的默認過濾精度為： 0.3mm 。
2 ．其它規格的設備，在訂貨時提供有關外型尺寸參數。
3. 設備均以實物為準。
設備的工作壓力； 1.6Mpa
設備的名稱：全自動反沖洗過濾器
七、全自動反沖洗過濾器安裝注意事項
1. 設備應采用旁通式安裝，以便設備在不停機狀態下檢修與維護。
2. 本設備可根據現場情況采用水平或垂直安裝，設備按進出水口方向與管道連接，當垂直安裝時，設備進水口朝上，水平安裝時，排污口朝下。
3. 全自動反沖洗過濾器進水口、出水口、排污口均應加裝閥門 。
4. 設備之間凈距離不小于 1500mm 1500mm 1500mm 1500mm ；設備與墻體凈距離不小于 1000mm 設備與四周應留出不小于 500mm的維修空間。
5. 設備進出口管道上 ， 應以靠近管口處設置管道支架 ； 直接與容器管口相連接的大于或等于 DN150 的閥門下面宜設置支架。
八、全自動反沖洗過濾器設備安裝示意圖

A 進水閥 B 出水閥 C 旁通閥 D 設備 E 排污閥
九、全自動反沖洗過濾器使用說明
1. 系統運行前應檢查管路安裝是否正確。
2. 對系統管路進行沖洗，此時設備進出水口閥門關閉，打開旁通閥門。
3. 檢查無誤后，開啟進水閥、出水閥、關閉旁通閥、排污閥。
4. 全自動反沖洗過濾器電控箱操作說明
1) 按動船型開關 ， 電源指示燈亮 ， 過濾器進行正常運行狀態 （ 每次接通電源 ， 機器先排污后復位 ，進入運行狀態 ） 。
2) 排污時間的設定 ， 全自動反沖洗過濾器出廠默認的排污時間為 1min ， 客戶可根據需要自行設定排污時間 ， 設定范圍為 0 — 3min ，設備的排污是由壓差控制的，壓差為 0.05MPa 時，設備開始排污，排污時，排污指示燈亮。調整壓差的方法就是調整壓差開關（改變壓差可以參考接線盒內的壓差值刻度
指示及說明，順時針轉動調節旋鈕可使壓差設定值增大）直到設定為所需壓差值。
3) 為了方便用戶，該設備設定了強制排污按鈕，可人為干擾進行強制排污。
注意： 系統長期停止運行或季節性停止運行，在系統停止運行前，在水中投加適量緩蝕劑，并采取
滿水濕保護的措施，以減小腐蝕，保護系統。
