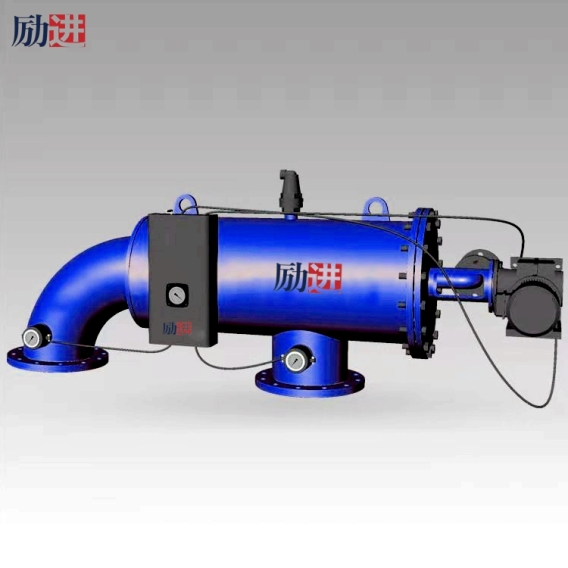

一、全自動自清洗過濾器概述
全自動自清洗過濾器適用于建筑、化工、電力、冶金、橡膠、造紙、輕紡、煤炭、食品等行業的循環或非循環冷卻水系統、熱交換系統、空調系統、集中供暖系統、熱水鍋爐系統等，分別用來保護冷卻設備、熱交換裝置、空調器、鍋爐等。


全自動自清洗過濾器控制方式分壓差控制、定時控制、手動控制，三種控制方式互鎖。
1、壓差控制：控制系統實時將系統壓差與用戶設定的壓差相比較，當系統壓差到設定壓差時，全自動自清洗過濾器過濾同時進行清洗排污，整個清洗過程將持續幾十秒。當壓差值小于設定值時，停止清洗，系統恢復至其初始狀態，為下一個過濾工序作好準備。
2、定時控制：用戶根據實際情況自行設置過濾時間和排污時間，全自動自清洗過濾器將按照設定的過濾時間和排污時間循環工作。
3、手動控制：將操作面板上的手動/自動選擇開關撥到手動位置，過濾機進行排污。
二、全自動自清洗過濾器性能特點
1、采用臥式結構設計。
2、電力驅動，系統承壓能力強。
3、高精度壓差控制設計、時間控制、手動控制清洗。
4、過濾單元結構設計。過濾精度從100至3000微米可選，過濾面積大，納污量高，用戶可根據實際情況定制。
5、清洗設計實現低負載、低水頭、均勻排污。刷式清洗，清洗方式簡單，且清洗循環電子監控，可實現自動清洗排污。
6、相鄰兩次清洗，電機正反轉交替運轉，使不銹鋼轉刷壽命更長。
7、設有電機過載保護，可保護電機。
8、兩次清洗的時間間隔較長，具有在清洗排污時不間斷供水的特點，且清洗時間短，排污耗水量少。
9、拆卸、安裝、維護簡便易操作。
10、電控箱面板方向可滿足用戶要求隨意調節。控制顯示界面人性化設計，操作簡便。
11、與用戶管線的連接方式為法蘭連接，法蘭采用國標法蘭，通用性強。

三、全自動自清洗過濾器參數
1、流量范圍：   40~2400   m3/h
2、過濾精度：   100~3000  μ m
3、工作壓力：   0.1~1.6    Mpa
4、壓力損失：   ≤0.016    Mpa
5、排污閥口徑： DN40      mm
6、排污時間：   10~60      S
7、排污耗水量： ＜1%
8、適用溫度：   ≤85       ℃
9、電源：       交流三相380V/50Hz
10、控制界面：   數顯、旋鈕、開關
11、濾網類型：   不銹鋼楔形網、編織網可選

四、全自動自清洗過濾器安裝方法
1) 機體上的箭頭方向為水流方向，過濾器應按此方向安裝，即：系統中水流方向應與箭頭方向一致，不得接反。
2) 過濾器有三種安裝方式，但應注意水流方向不可弄錯，安裝時應盡量使水力控制閥處于水平位置或向下的位置。
3) 過濾器應串聯安裝在管路系統中，為在停機檢修過濾器時系統不間斷供水，系統中應設置旁路，過濾器進出口及旁路均應設置切斷用球閥，如：截止閥、蝶閥等。

4) 過濾器規格的選用應遵循流量匹配原則，當單臺過濾器流量不能滿足管路要求時，可將兩個（或多個）過濾器并聯安裝.


五、全自動自清洗過濾器結構示意圖





六、全自動自清洗過濾器內部結構

七、全自動自清洗過濾器廠內實物照片
