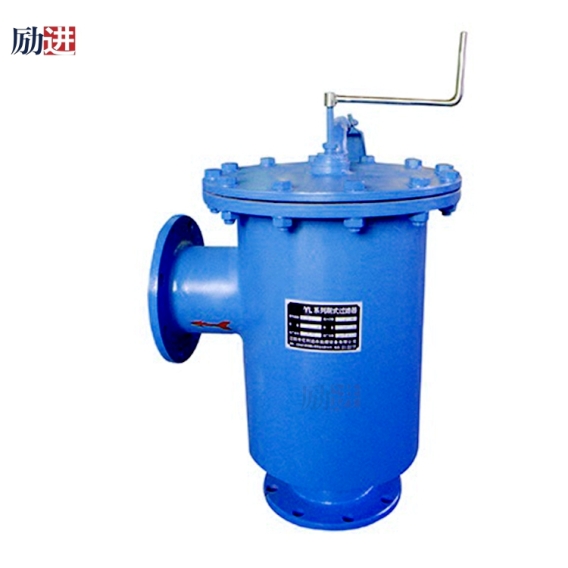

手搖刷式過濾器內部結構由不銹鋼絲刷、不銹鋼濾網轉動件組成。清洗裝置安裝在不銹鋼濾網內側，過濾蓋外裝一手柄，搖動手柄帶動清洗部件刷除濾網上的顆粒物，然后通過排污口排出。刷洗過程中水流不中斷，不停機和拆卸過濾器清洗濾網。
工作壓力：≤1.0MPa(其他壓力，請訂貨時注明)
壓損：≤0.015MPa
工作溫度：≤150℃
過濾精度：d=1.2mm
其他：過濾精度及尺寸可按用戶要求訂作，法蘭連接尺寸按GB-9119.8-88。
|
型號 |
流量 （T/h） |
進出口徑 |
排污口徑 (mm) |
D （mm） |
L （mm） |
H （mm） |
重量 （kg） |
|
|
mm |
in |
|||||||
|
LJ-2Y |
19 |
50 |
2 |
25 |
159 |
550 |
300 |
70 |
|
LJ-2.5Y |
28 |
65 |
2.5 |
25 |
159 |
550 |
300 |
73 |
|
LJ-3Y |
50 |
80 |
3 |
25 |
159 |
600 |
300 |
75 |
|
LJ-4Y |
80 |
100 |
4 |
25 |
159 |
600 |
300 |
80 |
|
LJ-5Y |
125 |
125 |
5 |
25 |
219 |
600 |
350 |
90 |
|
LJ-6Y |
180 |
150 |
6 |
32 |
275 |
650 |
350 |
100 |
|
LJ-8Y |
320 |
200 |
8 |
40 |
325 |
850 |
525 |
120 |
|
LJ-10Y |
490 |
250 |
10 |
50 |
377 |
900 |
650 |
150 |
|
LJ-12Y |
710 |
300 |
12 |
50 |
426 |
1000 |
700 |
260 |
|
LJ-14Y |
970 |
350 |
14 |
65 |
478 |
1100 |
820 |
350 |
以上數據僅供參考，以每次出貨產品數據為準。
|
型 號 |
進出口參數 |
排污口參數 |
H |
S1 |
S2 |
流量(T/h) |
重量 |
|||
|
mm |
in |
D1 |
D2 |
D3 |
||||||
|
LJ-2L |
50 |
2 |
Φ150 |
Φ240 |
Φ285 |
517 |
300 |
225 |
19 |
80 |
|
LJ-2.5L |
65 |
2.5 |
Φ150 |
Φ240 |
Φ285 |
517 |
300 |
225 |
28 |
100 |
|
LJ-3L |
80 |
3 |
Φ150 |
Φ240 |
Φ285 |
537 |
300 |
225 |
50 |
130 |
|
LJ-4L |
100 |
4 |
Φ207 |
Φ295 |
Φ340 |
587 |
300 |
225 |
80 |
150 |
|
LJ-5L |
125 |
5 |
Φ260 |
Φ350 |
Φ395 |
630 |
300 |
285 |
125 |
180 |
|
LJ-6L |
150 |
6 |
Φ309 |
Φ400 |
Φ445 |
641 |
300 |
311 |
180 |
230 |
|
LJ-8L |
200 |
8 |
Φ367 |
Φ460 |
Φ505 |
823 |
398 |
340 |
320 |
280 |
|
LJ-10L |
250 |
10 |
Φ406 |
Φ515 |
Φ565 |
975 |
423 |
365 |
490 |
320 |
|
LJ-12L |
300 |
12 |
Φ406 |
Φ515 |
Φ565 |
1000 |
438 |
365 |
710 |
380 |
|
LJ-14L |
350 |
14 |
Φ460 |
Φ565 |
Φ615 |
1068 |
463 |
395 |
970 |
450 |
|
型號 |
A |
B |
C |
D |
E |
|
LJSF2 |
460 |
1190 |
1750 |
465 |
228 |
|
LJSF4 |
460 |
1210 |
1770 |
465 |
228 |
|
LJSF6 |
620 |
1740 |
2800 |
470 |
235 |
|
LJSF8 |
800 |
1840 |
2900 |
545 |
308 |
1.確定以下參數：工作流量或進出口管徑DN、工作壓力P、工作溫度、過濾精度。
2.根據現場安裝位置確定結構形式。
3.確定有關材料：過濾網材料、殼體材料。
4.確定過濾器型號。
手搖刷式過濾器可水平或垂直安裝，但應注意水流方向與外殼箭頭方向應一致，垂直時要求水流方向是自上而下。當進出口壓力壓差達到0.04MPa時，需打開排污閥，人工輕輕轉動手柄刷洗過濾網，直至排污口出水水質變清后停止刷洗和排污，整個排污過程系統可正常運行，無需停機。
