勵進全自動盤式過濾器

一．      盤式過濾器的應用

盤式過濾器在生產和生活的各個工況中，我們以常會用到過濾系統。常用的過濾系統按不同的使用要求主要有壓力式過濾器、網狀過濾器、膜過濾器、濾料式（填料介質式）過濾器、濾芯式過濾器、袋式過濾器等等。這些過濾裝置應用于不同的工作狀況條件，具有各自的優點。

在一些流量較大，過濾速度較快的以下應用場合可采用盤式過濾器。可廣泛應用于工業、商業領域，如食品、紡織、冶金、塑料、醫藥、建材、造紙、工業及商業建筑的暖通空調系統。

表1：常見用水場合對水質、流量、過濾精度的要求

盤式過濾器應用			行業領域	過濾等級 (μm)	常用流量(m3/h)
總供水			飲食、紡織、礦業、電子、鑄造	55~170	15~500
細水管/噴嘴用水			飲食、制漿造紙、冶金、礦業、機械	20~115	7~200
一般循環水			飲食、制漿,造紙、礦業、機械、冶金	≤400	20~800
冷卻塔循環水		旁路 過濾	飲食、電力、礦業、機械、冶金、醫藥、石化煉油、空調系統或供暖系統	20~100	50~500
		全流量過濾		20~75	7~250
生活飲用水			市政供水、自來水	≤50	≤1000
離子交換--預處理			紡織、電力、醫藥、冶金、石油化工、制漿造紙、機電、飲食	50~100	10~250
樹脂捕捉器				100~200	1500
超濾/反滲透預處理			飲食、紡織、電子、化工醫藥	≤10	5~50
污水處理、廢水回用			制漿,造紙、飲食、礦業、機械、冶金	5~100	5~100
水質	高含鹽水		咸水,海水,鹽水的過濾	50~170	15~500
	除沙器-高濁水		河水等地表水、其他高濁度水的處理	≤400	20~800



二．      盤式過濾器的基本原理

盤式過濾器由過濾單元并列組合而成，其過濾單元主要是由一組帶溝槽或棱的環狀增強塑料濾盤構成。過濾時污水從外側進入，相鄰濾盤上的溝槽棱邊形成的輪緣把水中固體物截留下來；反沖洗時水自環狀濾盤內部流向外側，將截留在濾盤上的污物沖洗下來，經排污口排出。

盤片在單元內為緊密壓實疊加在一起，上下兩層盤片中間溝槽起到過濾攔截的作用。

原水通過過濾單元時由外向內流動，大于溝槽的雜質會被攔截在外部。

盤式過濾器的核心部件是疊放在一起的塑料濾盤，濾盤上有溝槽或棱，相鄰濾盤上的溝槽或棱構成尺寸的通道，粒徑大于通道尺寸的懸浮物均被攔截下來，達到過濾效果。該產品在很大程度上可以取代砂濾器等傳統的機械過濾裝置，水電耗低于其他產品。



盤式過濾器在濾盤兩面設計了不同結構的棱，這些棱疊加在一起構成攔截面，其中曲線棱主要起到攔截并貯存懸浮物的作用，采用外側略大的敞口設計可以保證反沖洗時無需松開濾盤，在水壓較低時也能達到反沖洗效果；環狀棱邊確定過濾精度，構成水的通道，濾盤可以提供高達5μ的過濾精度。

上圖中深色的水流表示原水（未經過濾的水），淺色的水流表示濾后水。原水進入兩層濾盤中間時，首先順曲線棱向盤內流動，但是仔細觀察無法直接進入。這時起過濾攔截作用的是環形棱，小于環形棱溝槽尺寸的雜質可以沿環形棱進入與內部相通的曲線棱，大的雜質被攔截下來。

濾盤的結構還使將污物沖出的反沖洗過程更加簡單和容易，而不需要復雜的馬達和驅動器等機構，簡單的水流即可足以將污物沖出濾芯。這種優異性能減少了過濾器的反沖洗時間；同時由于污物不僅貯存在濾盤組與外殼之間，更多地可以貯存在濾盤組內部，所以過濾器可以容納更多的污物。

盤式過濾器過濾過程

待處理的污水自進水口進入過濾單元

水流自濾盤組外側流向濾盤組內側

水流在經過環狀棱構成的通道時，粒徑大于棱高度的顆粒被攔截下來，儲存在曲線棱構成的空間、濾盤組與外殼的間隙內

濾后清水進入環狀濾盤內部，經出口引出

盤式過濾器反沖洗過程

控制器發出脈沖信號，電磁閥打開，控制水流經電磁閥流向反沖洗閥

反沖閥動作，進水口關閉，排污口打開

清水自過濾單元的出水口進入濾盤組內部

帶壓清水經工作流程的反方向通過濾盤組，將截留在濾盤間的污物沖出

沖洗水經排污管排掉

三． 來自杭州勵進的盤式過濾單元

過濾單元是裝填盤片組的壓力容器，同時也為盤片組提供進水水源、出水連接接口、排污接口。通常盤式過濾器成套設備由多只過濾單元并列組成，每只過濾單元只有進水口（反洗排污口）和出水口（反洗進水口）。

每只單元通常有兩個連接口，裝配于請注意接口不要反接，請按箭頭方向進行連接進出水接口。

四．      成套設備的構成和控制

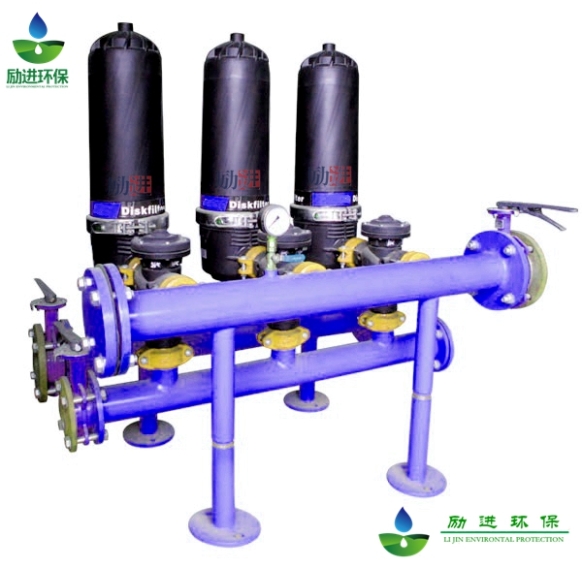

盤式過濾器全自動過濾系統的組成：

過濾系統由一至六個模塊化的過濾單元組合而成，由共同的進水口、出水口及排污口連接在一起。過濾器主要包括下列組件：

1)主進水口     2)過濾器殼

3)總出水口     4)反沖閥

5)總排污口     6)過濾單元(盤片組)

7)控制器

從成套設備圖中看出，每個單元的出水口直接連接于一起，進水口通過三通反沖洗閥連接在一起。整套設備設計緊湊，不需要反沖洗水源。

盤式過濾器成套設備的控制原理：

盤式過濾器可采用時間或壓差方式進行控制，實現全自動運行，時間控制的設備在運行一定時間后開始反沖洗；壓差控制方式利用進出口之間的壓差作為控制信號，當過濾器攔截的懸浮物達到一定量時，壓力損失會迅速增加，當進出水口之間的壓差達到設定值時設備自動開始反沖洗。壓差控制器同時具備壓差、時間、手動三種控制功能，可通過手動按鈕進行反沖洗。

系統在反沖洗時自動對各過濾單元的反洗進行協調，反沖時各個單元依次進行沖洗，每個單元的沖洗時間非常短。反沖的單元利用其他過濾單元的濾后清水（或外部沖洗水進行反沖＿僅當工作較低時），在一個過濾單元反沖洗時不會有其他的單元進行反沖洗，保證整套設備出水量的穩定。

五、盤式過濾器成套設備的工作原理



1)盤式過濾器工作狀態：

污水經總進水管(1)流入過濾器中，經過反沖閥(4)(此狀態下反沖閥允許水過過濾器同時關閉排水口)流向過濾器的每只過濾盤片組(6)，在過濾工序中，污物被攔截在各濾盤組中(在盤片上的曲線棱構成的空間內)。濾后清水流出各濾盤組(6)的內部通道進入總出水口，并從出水口直接供向系統用水工段。

2)盤式過濾器反沖狀態

污物在濾盤組內的積聚引起各濾盤組(6)進出口間的壓力差，當過濾器的壓差(ΔP)達到一個預先設定的數值，系統自動開始一反沖洗過程。系統上的第一只反沖閥(4)先打開，同時引發幾個動作：沖洗閥(4)關閉過濾器單元的出水口，打開反沖排污口(5)。系統中其他過濾單元的濾后清水經總出水口(3)進入處于反洗狀態的過濾單元，通過出水口，流入盤片組(6)內部，與污物一起從盤片組(6)的外緣流出，流向排污口(5)。

通過這種方式，水流將整個盤片組上的污物干凈。



八．盤式過濾器技術參數

1．運行參數

處理量	<1500 m3/h	反洗壓力	>0.25  MPa
出水懸浮粒徑	5&mu;～800&mu;	反洗流速	8～18  m3/h
工作壓力	0.08~1 MPa	反洗時間	20~60秒
工作溫度	＜80 ℃	反洗水耗	30～100Kg (單個過濾頭)
pH	5～11.5	系統壓損	0.001～0.08  MPa

2．設備材質

盤式過濾單元由增強聚酰胺塑料成形制造，防腐耐磨，可承受工作壓力1 MPa，過濾盤材質為聚丙烯塑料EPDM密封，進出水及排水管路有碳鋼聚酯涂襯、工程塑料和不銹鋼三種；閥門有塑料閥或金屬閥；系統配套提供多功能控制盤。

3、濾盤區分

盤式過濾器的過濾功能由內部的濾盤完成，用戶可根據用水要求選擇不同精度的過濾盤，規格有5μ、10μ、20μ、55μ、100μ、130μ、200μ等多種。為了便于安裝使用，不同規格的濾盤采用不同的顏色來區分，其顏色分別如下(工業應用中過濾精度一般要求在5~50微米，所以此處僅列出了部分規格)：

勵進盤式過濾器濾盤顏色代碼表：

顏色	過濾精度um	目數	應用
亮綠	5	3000	精細	工業應用， 飲用水，家用 游泳池水處理
粉紅	10	1500
深綠	20	750
黑色	50	300	一般	噴嘴，滴管，微噴設備
紅色	100	150
綠色	150	100
亮蘭色	200	85	粗過濾	預過濾

4、盤式過濾器組合形式

盤式過濾器主要是以盤式過濾單元為基礎加以組合構成的，盤式過濾單元以進出口管徑為區分標準，主要有2"、3"、4"三大類，在組合安裝上又分別有不同的形式。

2"DY-2～10 :  2～10個2"過濾單元排列式組合。　如2DY－5

3"DY-3～10 :  3～10個3"過濾單元排列式組合。　如3DY－7

4"DY-3～10 :  3～10個4"過濾單元并連組合
